尼龍?jiān)牧系幕拘再|(zhì)與成型特性是怎樣的？

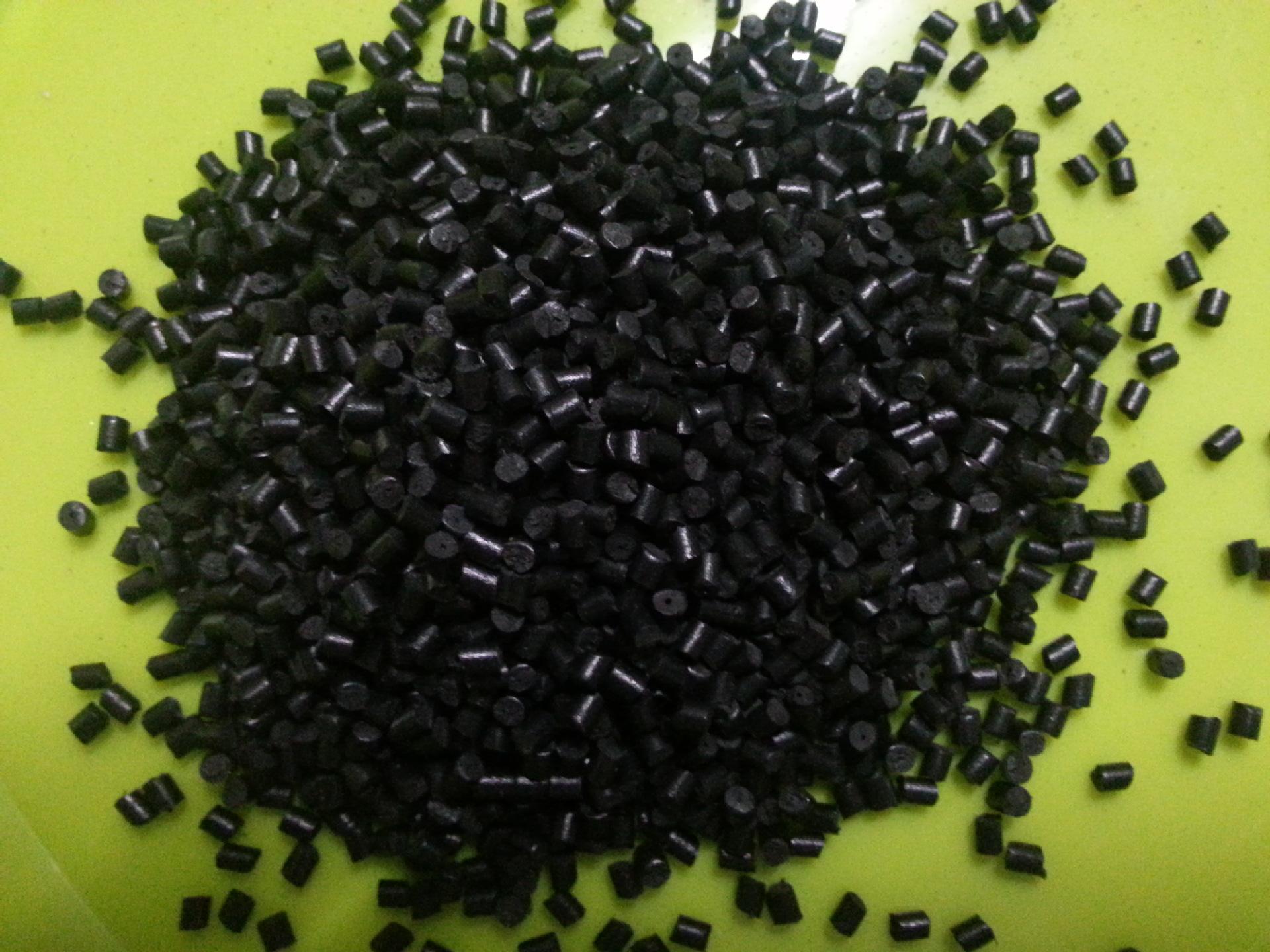

     基本性質(zhì)：
     比重：PA6-1.14g/cm³、PA66-1.15g/cm³、PA1010-1.05g/cm³
     成型收縮率：PA6-0.8-2.5%、PA66-1.5-2.2%
     成型溫度：220-300℃
     干燥條件：100-110℃、12小時(shí)     成型特性：
     1、結(jié)晶料熔點(diǎn)較高，熔融溫度范圍窄，熱穩(wěn)定性差，料溫超過(guò)300度、滯留時(shí)間超過(guò)30min即分解。較易吸濕，需干燥，含水量不得超過(guò)0.3%；
     2、流動(dòng)性好，易溢料。宜用自鎖時(shí)噴嘴，并應(yīng)加熱；
     3、成型收縮范圍及收縮率大，方向性明顯，易發(fā)生縮孔、變形等；
     4、模溫按塑件壁厚在20-90度范圍內(nèi)選取，注射壓力按注射機(jī)類型、料溫、塑件形狀尺寸、模具澆注系統(tǒng)選定，成型周期按塑件壁厚選定。樹脂粘度小時(shí)，注射、冷卻時(shí)間應(yīng)取長(zhǎng)，并用白油作脫模劑；
     5、模具澆注系統(tǒng)的形式和尺寸，增大流道和澆口尺寸可減少縮水。
     物料性能：
     堅(jiān)韌、耐磨、耐油、耐水、抗酶菌，但吸水大。尼龍6彈性好、沖擊強(qiáng)度高、吸水較大；尼龍66性能優(yōu)于尼龍6、強(qiáng)度高、耐磨性好；尼龍610與尼龍66相似、但吸水小、剛度低；尼龍1010半透明、吸水小、耐寒性較好。

關(guān)于尼龍?jiān)牧系幕拘再|(zhì)與成型特性是怎樣的？的信息，如果你有相關(guān)材料的需求或者技術(shù)問(wèn)題，請(qǐng)撥打免費(fèi)電話：4008-118-928 與我們溝通交流，技術(shù)手機(jī)同微信：18621317168 誠(chéng)摯歡迎您的來(lái)電！
